새로운 무거운 구조물은 튼튼해 보이지만 잘못된 강철을 선택하면 너무 익힌 스파게티처럼 무너질 수 있습니다. 강한 진동, 약한 용접, 그리고 하중 테스트가 시작되면 많은 "어-오"가 발생합니다.
강철 등급을 하중, 두께 및 환경에 맞춘 다음 다음과 같은 표준을 사용하여 용접성과 인성을 확인합니다.ISO 15614호를 치기 전에.
🔧 무거운 강철 구조물의 하중 요구 사항 및 안전 계수 이해
무거운 구조물에 대한 용접강 선택은 명확한 하중 데이터에서 시작됩니다. 고정하중, 활하중, 바람하중, 지진하중을 정의한 후 적절한 안전 계수를 적용하여 위험을 낮게 유지하세요.
엔지니어는 이러한 부하를 실제 서비스 조건과 일치시켜야 합니다. 이는 과도한 설계를 방지하고 비용을 절감하며 전체 수명 동안 구조를 안전하게 유지하는 데 도움이 됩니다.
1. 모든 부하 유형을 식별합니다.
사용 및 설치 중에 구조물이 직면하게 될 각 하중을 나열하십시오. 충격이나 극심한 바람과 같은 드문 사건을 포함합니다.
- 고정 하중: 강철 및 마감재의 자중
- 활하중: 사람, 물품, 차량
- 환경: 바람, 눈, 지진
- 사고: 충격, 폭발, 충돌
2. 하중 조합 정의
설계 코드를 사용하여 고려된 하중 조합을 구축합니다. 이는 용접 부재 및 접합부 크기 조정에 대한 현실적인 "최악의 경우" 조건을 제공합니다.
| 케이스 | 일반적인 조합 |
|---|---|
| 중력 | 1.2D + 1.6L |
| 바람 | 1.2D + 1.0W + 1.0L |
| 지진 | 1.2D + 1.0E + 0.5L |
3. 안전계수 선택
코드, 재료 품질 및 검사 수준을 기준으로 부분 안전 요소를 선택합니다. 위험도가 높은 프로젝트는 신뢰성을 높이기 위해 더 높은 요소를 사용합니다.
- 재료 계수 γM은 강철 등급 및 테스트에 따라 달라집니다.
- 부하 계수 γF는 부하 유형 및 정확도에 따라 달라집니다.
- 실행 계수는 용접 품질과 제어를 반영합니다.
4. 선택한 강철 등급에 부하를 연결합니다.
지배적인 하중을 파악한 후에는 필요한 경우 피로를 포함하여 이에 저항할 수 있는 충분한 항복 강도, 인장 강도 및 연성을 갖춘 강철 등급을 선택하십시오.
- 무거운 하중에는 더 높은 항복강이 필요한 경우가 많습니다.
- 피로에 민감한 디테일에는 더 나은 인성이 필요합니다.
- 용접 금속 강도가 기본 강철과 일치하거나 초과하는지 확인하십시오.
🏗️ 일반적인 구조용 강종과 기계적 특성 비교
무거운 용접 구조의 경우 결정하기 전에 여러 등급의 항복 강도, 인장 강도, 연신율 및 인성을 비교하십시오. 비용과 가용성도 최종 선택에 영향을 미칩니다.
다음은 일반 등급이 일반적으로 어떻게 수행되는지 확인하는 데 도움이 되는 핵심 사항과 간단한 차트입니다.건설 강철 구조물프로젝트와 무거운 지원.
1. 일반적인 구조 등급 및 강도
일반적인 탄소망간 및 저합금강은 대부분의 건축 및 산업 요구 사항을 충족합니다. 등급이 높을수록 더 많은 하중을 지탱하지만 더 엄격한 용접 제어가 필요할 수 있습니다.
| 등급 | 수율(MPa) | 인장력(MPa) |
|---|---|---|
| Q235 / S235 | 235 | 370~500 |
| Q345 / S355 | 345 | 470~630 |
| Q420 / S420 | 420 | 520~680 |
| Q460 / S460 | 460 | 540~720 |
2. 용접부의 연성 및 신율
신장률이 좋으면 용접 접합부가 갑작스러운 파손 없이 변형되는 데 도움이 됩니다. 이는 지진 및 동적 무거운 구조물에 필수적입니다.
- 중간에서 높은 신장률(예: 20% 이상)을 목표로 합니다.
- 변형률이 높은 영역에서는 매우 부서지기 쉬운 강철을 피하십시오.
- 용접 금속 인성이 모재 금속과 일치하는지 확인하십시오.
3. 특성에 대한 두께의 영향
판의 두께가 증가함에 따라 강도와 인성이 저하될 수 있습니다. 중요하고 두꺼운 용접 조인트에는 두께 테스트를 거친 강철을 사용하십시오.
| 판 두께 | 디자인 노트 |
|---|---|
| < 25mm | 표준 등급은 일반적으로 괜찮음 |
| 25~50mm | 인성 및 용접성 확인 |
| >50mm | 특수 품질 및 Z 방향 테스트 고려 |
4. 부식 방지 및 코팅 강철
실외 사일로, 용기 또는 해안 프레임의 경우 녹을 줄이고 수명을 연장하기 위해 내후성 강철 또는 코팅 시스템을 고려하십시오.
- 용융 아연 도금 또는 아연 함량이 높은 코팅
- 건조하고 배수가 잘 되는 장소를 위한 내후성 강철
- 매우 공격적인 구역을 위한 스테인리스 합금
🔥 용접성, 예열 필요성, 두꺼운 단면의 균열 위험 고려
두꺼운 부재의 경우 입열량, 예열 온도, 수소를 제어하여 냉간 균열 및 용접 품질 저하를 방지합니다.
1. 용접성 및 탄소당량 평가
용접성을 판단하려면 탄소당량(CE)을 사용하십시오. CE가 높은 강철은 엄격한 예열과 저수소 실행이 필요할 수 있습니다.
| CE 범위 | 용접성 |
|---|---|
| < 0.40 | 좋음, 종종 예열이 안됨 |
| 0.40~0.45 | 보통, 예열 권장 |
| >0.45 | 용접이 어렵고 강력한 제어가 필요함 |
2. 예열 및 층간 온도 계획
예열은 특히 플레이트가 두껍거나 구속력이 높은 경우 냉각 속도를 줄이고 균열 위험을 낮춥니다.
- 용접 전 모재 온도를 높인다
- 층간온도를 설정된 한계 내로 유지
- 열 크레용이나 온도계를 사용하여 확인하세요.
3. 수소 제한 및 제한
저수소 전극, 건식 소모품 및 우수한 접합 설계로 무거운 용접에서 균열이 줄어듭니다.
- 가열된 오븐에 막대를 보관하세요.
- 날카로운 모서리와 구속이 높은 세부 사항은 피하세요.
- 두꺼운 접합부에는 용접 후 열처리를 고려하십시오.
🧪 강철 인성, 내충격성 및 환경 서비스 조건의 중요성
인성과 내충격성은 사용 수명 전반에 걸쳐 충격, 저온 및 반복 하중 하에서 용접 강철을 안전하게 유지합니다.
1. 적합한 충격 시험 온도를 선택하십시오
샤르피 V 노치 테스트 온도를 일반적인 실내 조건뿐만 아니라 현장의 최저 서비스 온도와 일치시키십시오.
| 서비스 기후 | 테스트 온도 |
|---|---|
| 약한 | 0°C |
| 감기 | -20°C |
| 매우 추움 | -40°C 이하 |
2. 동적 및 피로 하중을 고려하십시오.
크레인, 교량, 타워에는 반복적인 하중이 가해집니다. 인성이 더 나은 강철은 균열 성장을 방지하고 피로 파괴를 지연시킵니다.
- 날카로운 용접 토우 및 언더컷을 피하십시오.
- 필요한 경우 부드러운 전환과 적절한 연삭을 사용하십시오.
- 피로 성능이 입증된 강을 선택하세요.
3. 환경 및 부식 고려
수분, 염분 및 화학 물질은 인성을 감소시키고 균열을 일으킬 수 있습니다. 강철과 용접부를 모두 보호하십시오.
- 페인트, 아연 도금 또는 금속 스프레이 시스템을 사용하십시오.
- 배수 및 청소가 용이한 디자인
- 중요한 용접부에 대한 정기 검사 계획
🏭 Qingdao Xinhuiying Steel이 대형-스팬, 고강도 용접 프로젝트에 적합한 이유
Qingdao Xinhuiying Steel은 무거운 용접 프레임, 보관 및 지원 시스템에 대한 맞춤형 등급, 정밀 제작 및 엄격한 품질 관리를 제공합니다.
1. 복잡한 구조에 대한 광범위한 제품군
메인 빔부터 보강재 및 기둥까지 Xinhuiying은 강도와 용접성이 일치하는 강철을 공급할 수 있습니다.
- 압연형재 및 후판
- 맞춤형 용접 거더 및 박스 멤버
- 내진 프로젝트를 위한 고인성 옵션
2. 스토리지 및 지원을 위한 검증된 솔루션
다음과 같은 엔지니어링 제품아연도금 가공 강철 용기지원 포스트는 높은 부하에서 실제 성능을 보여줍니다.
| 솔루션 | 주요 이점 |
|---|---|
| 무거운 쓰레기통 | 고하중, 부식 방지 |
| 지지 프레임 | 진동과 충격에도 안정적 |
3. 안정적인 포스트와 모듈형 구성 요소

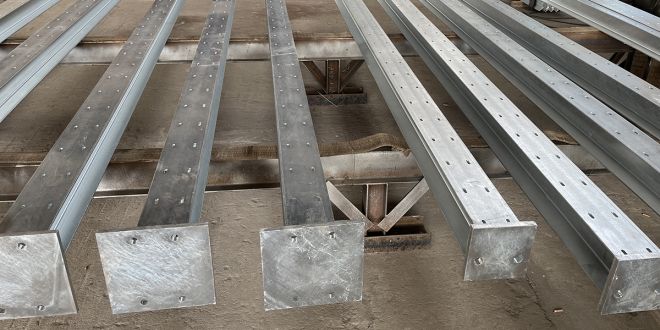

다음과 같은 제품베이스 플레이트가 있는 사각 튜브 강철 포스트빠른 설치와 강력한 용접 또는 볼트 연결을 제공합니다.
- 공장에서 관리되는 용접 품질
- 현장 장착을 위한 정확한 베이스 플레이트
- 디자이너를 위한 유연한 연결 세부정보
결론
중량구조물용 용접강재를 선택하려면 먼저 하중과 안전계수를 정의해야 합니다. 그런 다음 실제 현장 조건에서 강도, 인성 및 용접성에 대한 등급을 비교합니다.
Qingdao Xinhuiying Steel과 같은 공급업체와 협력하면 세부 설계 요구 사항을 테스트된 제품 및 제작과 일치시켜 위험과 전체 수명 비용을 줄일 수 있습니다.
용접강 건설에 관해 자주 묻는 질문(FAQ)
1. 무거운 용접 프레임에 가장 적합한 강종은 무엇입니까?
많은 프로젝트에서 Q345/S355는 강도, 용접성 및 비용의 적절한 균형을 제공합니다. 더 높은 하중이나 긴 스팬의 경우 더 엄격한 용접 제어 기능을 갖춘 Q420 또는 Q460이 더 나을 수 있습니다.
2. 용접 전 후판 예열이 왜 중요한가요?
예열하면 용접 후 냉각 속도가 느려집니다. 이는 열 영향 구역의 경도를 낮추고, 수소 균열 위험을 줄이며, 특히 두꺼운 강철이나 높은 CE 강철에서 용접 인성을 향상시킵니다.
3. 무거운 구조물의 용접 균열을 어떻게 줄일 수 있나요?
저수소 소모품을 사용하고, 건조한 상태로 유지하고, 올바른 예열 및 층간 온도를 적용하고, 높은 구속 세부 사항을 피하고, 적절한 검사를 통해 자격을 갖춘 용접 절차를 따르십시오.
4. 충격 시험 강철을 언제 지정해야 합니까?
추운 기후, 지진 지역, 동적 또는 피로 하중을 받는 구조물, 주 대들보 및 주요 연결부와 같이 취성 파괴가 중요한 곳에는 충격 테스트를 거친 강철을 사용하십시오.
