Wenn Sie auf warmgewalzte und geschweißte H-Träger starren und versuchen zu erraten, welcher davon Ihr Projekt übersteht, fühlt es sich an wie ein Speed-Dating-Stahl – in der Broschüre sieht alles stark aus, aber Sie wollen nur den einen, der unter Druck nicht nachgibt.
Um der Verwirrung ein Ende zu setzen, vergleichen Sie Festigkeit, Kosten und Fertigungsanforderungen nebeneinander und passen Sie sie dann an Ihre Last- und Designanforderungen an – Standards wie dieASTM A992 Baustahlspezifikationhelfen Ihnen, mit Zuversicht auszuwählen.

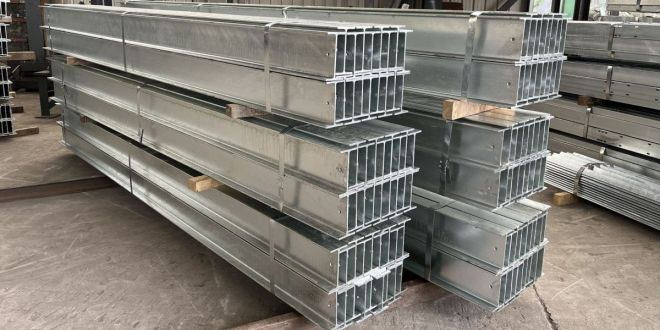

1. 🧱 Strukturelle Unterschiede zwischen der Herstellung von warmgewalzten und geschweißten H-Trägern
Warmgewalzte H-Träger werden direkt aus Knüppeln gewalzt, wodurch sie eine solide, gleichmäßige Form erhalten. Geschweißte H-Träger verbinden geschnittene Platten und ermöglichen flexible Größen, fügen aber Bindenähte hinzu.
Das Verständnis dieser Unterschiede hilft Ingenieuren, den Trägertyp an die Projektanforderungen anzupassen, von einfachen Rahmen bis hin zu komplexen Strukturen mit speziellen Spannweiten- oder Höhenbeschränkungen.
1.1 Rohstoff und Umformprozess
Warmgewalzte Träger werden aus einem Stück gewalzt, während bei geschweißten Trägern geschnittene Stahlplatten verwendet werden, die durch Schweißnähte verbunden sind, was die Gestaltungsfreiheit erhöht, aber die Herstellungsschritte erhöht.
- Warmgewalzt: Kontinuierliche Walzlinie
- Geschweißt: Plattenschneiden + Montage + Schweißen
1.2 Querschnittsgleichmäßigkeit
Warmgewalzte Abschnitte bleiben über die gesamte Länge gleichmäßiger. Geschweißte Träger können je nach Schnitt- und Montagegenauigkeit geringfügige Abweichungen an den Schweißnähten aufweisen.
1.3 Innere Eigenspannung
Geschweißte Träger weisen normalerweise eine höhere Eigenspannung durch Erhitzen und Abkühlen auf. Warmgewalzte Träger weisen immer noch Spannungen auf, diese sind jedoch tendenziell gleichmäßiger und geringer.
1.4 Größenflexibilität und Anpassung
Geschweißte H-Träger eignen sich für nicht standardmäßige Spannweiten, schwere Brücken und SonderanfertigungenPlattform für MetallausrüstungProjekte, die besondere Abmessungen erfordern, während warmgewalzte Träger in gängige Gebäuderaster passen.
2. 🔧 Festigkeits-, Tragfähigkeits- und Stabilitätsvergleich von H-Trägertypen
Beide Typen können eine hohe Festigkeit erreichen, aber die Qualität der Schweißnaht, die Blechgüte und die Querschnittsgestaltung wirken sich stark auf die endgültige Tragfähigkeit und die Gesamtstabilität aus.
Bei einer guten Konstruktion werden Biege-, Scher- und Knickgrenzen überprüft und dann der Trägertyp an die erforderlichen Sicherheitsmargen und Konstruktionsmethoden angepasst.
2.1 Abschnittsfestigkeit und -steifigkeit
Bei gleicher Querschnittsgröße weisen warmgewalzte Träger aufgrund des kontinuierlichen Materials und der glatten Flansch-Steg-Übergänge normalerweise eine etwas bessere Biegefähigkeit auf.
2.2 Auswirkungen auf die Schweißqualität
Bei geschweißten Trägern hängt die Festigkeit stark von der Größe des Schweißnahthalses, der Kontinuität und der Fehlerkontrolle ab.
- Vollständige Schweißnähte für Hauptnähte
- Zerstörungsfreie Prüfung wichtiger Verbindungen
2.3 Seiten-/Torsionsstabilität
Beide Balkentypen benötigen eine ordnungsgemäße Aussteifung. Breitere Flansche in geschweißten Trägern können die Stabilität verbessern, wenn die Konstruktion die lokale Verformung der Platte kontrolliert.
2.4 Schwerlast- und Brückeneinsatz
Individuell geschweißte Träger tragen bei weitgespannten Brücken und Kranträgern häufig sehr schwere Lasten, insbesondere in Kombination mit Kastenprofilen oder Versteifungen.
3. 🌡️ Leistung bei Temperaturschwankungen, Ermüdung und Langzeitbetriebsbedingungen
Warmgewalzte und geschweißte H-Träger reagieren unterschiedlich auf thermische Zyklen und sich wiederholende Belastungen, hauptsächlich aufgrund der Schweißnähte und der Wahl der Blechdicke.
Die langfristige Haltbarkeit hängt von der Detailkonstruktion, den Schutzbeschichtungen und der regelmäßigen Inspektion von Schweißnähten und stark beanspruchten Bereichen ab.
3.1 Temperatur und Wärmeausdehnung
Beide Trägertypen dehnen sich bei Hitze aus, aber Schweißverbindungen können bei schnellen Temperaturänderungen Spannungen konzentrieren, weshalb Dehnungsfugen und Brandschutz wichtig sind.
3.2 Ermüdung unter zyklischer Belastung
Bei geschweißten Trägern in der Nähe von Kränen, Verkehr oder Maschinen muss die Ermüdung an den Schweißnähten unter Kontrolle gehalten werden, indem gute Details und glatte Übergänge verwendet werden, um Risse zu reduzieren.
3.3 Korrosion und Schutz
Oberflächenbehandlung und Lacksysteme schützen beide Typen. An Schweißnähten und Ecken, an denen sich Feuchtigkeit und Staub ansammeln können, ist besondere Vorsicht geboten.
4. 📐 Maßgenauigkeit, Oberflächenqualität und typische Toleranzanforderungen für Projekte
Warmgewalzte Träger bieten in der Regel stabile Werkstoleranzen, während geschweißte Träger durch sorgfältiges Schneiden, Zusammenbauen und Prüfen eine hohe Genauigkeit erreichen können.
In Projektzeichnungen sollten wichtige Grenzwerte für Tiefe, Flanschbreite, Wölbung und Lochpositionen angegeben werden, um Standortkonflikte zu vermeiden.
4.1 Maß- und Geradheitskontrolle
Geschweißte Träger ermöglichen eine Feineinstellung der Tiefe und Flanschbreite, erfordern jedoch bei der Herstellung eine strenge Kontrolle der Geradheit, Wölbung und Verdrehung.
4.2 Oberflächenqualität und Schweißnahtbild
Warmgewalzte Träger weisen Walzzunder und kleinere Walzspuren auf. Bei geschweißten Trägern entstehen Schweißnähte und Schleifzonen, die für die Beschichtung glatt bleiben müssen.
4.3 Typische Projekttoleranzen
Bei großen Projekten werden häufig Stahlnormen für Tiefe, Flanschbreite und Längentoleranzen eingehalten und dann strengere Grenzwerte an den Verbindungsbereichen hinzugefügt.
5. 🏗️ Anwendungsszenarien und technische Auswahltipps, empfehlen Sie Qingdao Xinhuiying Steel
Ingenieure entscheiden sich aus Gründen der Geschwindigkeit und Kosten für warmgewalzte Träger und für große Spannweiten, höhere Lasten oder spezielle Geometrien für geschweißte Träger.
Qingdao Xinhuiying Steel bietet beide Optionen mit Designunterstützung, Fertigung und Logistik für globale Bauprojekte.
5.1 Wann sollten warmgewalzte H-Träger gewählt werden?
Verwenden Sie warmgewalzte Träger in Standardgebäuden, Lagerhallen und Rahmen, bei denen die Querschnittsgrößen den Katalogbereichen entsprechen und die Liefergeschwindigkeit von entscheidender Bedeutung ist.
5.2 Wann sind geschweißte H-Träger zu wählen?
Wählen Sie geschweißte Träger für Dächer mit großer Spannweite, Industrieleitungen uswSchwerlastträger für BrückeProjekte, die eine individuelle Geometrie und eine sehr hohe Kapazität erfordern.
5.3 Warum mit Qingdao Xinhuiying Steel zusammenarbeiten?
Xinhuiying Steel unterstützt umfassende Lösungen: Materialauswahl, detaillierte Zeichnungsprüfung, Präzisionsschweißen, strenge Inspektion und Exportverpackung, um den internationalen Projektanforderungen gerecht zu werden.
Fazit
Warmgewalzte H-Träger bieten starke, wirtschaftliche Lösungen für Standardspannweiten mit zuverlässigen Walzwerkstoleranzen. Geschweißte H-Träger eignen sich für kundenspezifische, schwere oder weitgespannte Konstruktionen, die zusätzliche Flexibilität erfordern.
Durch den Vergleich von Festigkeit, Stabilität, Genauigkeit und Lebensdauer können Sie für jedes Projekt den Trägertyp auswählen, der Sicherheit, Budget und Baugeschwindigkeit am besten unterstützt.
Häufig gestellte Fragen zur Herstellung von H-Trägern
1. Sind geschweißte H-Träger schwächer als warmgewalzte Träger?
Nein, nicht, wenn sie gut konstruiert und geschweißt sind. Mit den richtigen Blechqualitäten, Schweißnahtgrößen und Prüfungen können geschweißte Träger die Warmwalzkapazität erreichen oder sogar übertreffen.
2. Welcher Balkentyp ist kostengünstiger?
Bei Standardgrößen sind warmgewalzte Träger in der Regel günstiger. Bei nicht standardmäßigen Spannweiten oder sehr schweren Lasten können individuell geschweißte Träger die Gesamtprojektkosten senken.
3. Wie wähle ich den richtigen H-Träger für mein Projekt aus?
Vergleichen Sie Spannweite, Last, Verbindungsdetails und Fertigungsgrenzen. Wenden Sie sich dann für die endgültige Auswahl an einen Bauingenieur oder Lieferanten wie Qingdao Xinhuiying Steel.
